Geotek公司介紹：
英國Geotek公司是世界上暢銷的巖心（巖芯）設備MSCL（Multi Sensor Core Logger巖心（巖芯）綜合測試系統，又稱多參數巖心（巖芯）掃描儀）的設計者和制造商。世界上幾乎每個從事巖心（巖芯）研究工作的實驗室（科學研究、工程勘探、石油鉆探等）都安裝了MSCL，用戶超過220個。MSCL性能非常穩定可靠、結實耐用，既適合實驗室也適合于野外，已經廣泛用于全球各國的巖心（巖芯）庫、地質重點實驗室、野外臨時實驗室、海上調查船、深海鉆探船和工程船等。Geotek是科學家們用的最多的巖心（巖芯）分析設備。地球上有巖心（巖芯）的地方就有Geotek產品。
If a core is worth taking, it's worth logging....巖心（巖芯）寶貴，數據無價。
MINI-PCATS保壓巖心（巖芯）綜合測試
保壓巖心（巖芯）是在巖心采集后仍然保持采集地點的壓力水平的巖心（巖芯）樣品，其中包含重要的物理、化學和生物成分。采集保壓巖心（巖芯）的普遍原因是需要保持其內部的天然氣水合物和沉積物的原有結構。巖心（巖芯）樣品中的天然氣水合物會隨著外界壓力的降低和溫度的升高而分解，因此會產生大量的氣體，這些氣體在樣品內部不斷擴張會在樣品到達水面之前破壞樣品原有的結構。所以維持樣品采集地點的原始壓力和溫度，對于原始的沉積物結構的分析至關重要。

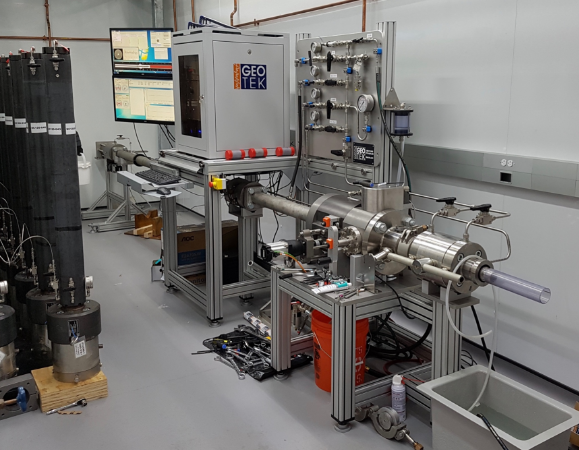

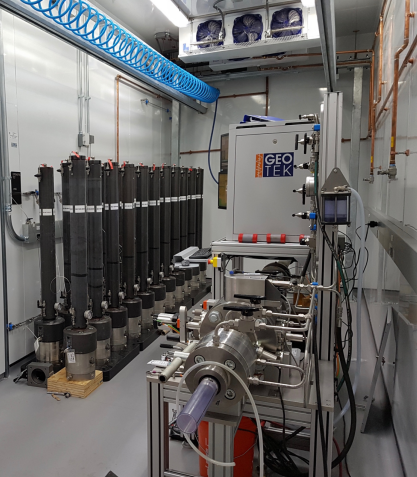

德克薩斯大學地質實驗室安裝的MINI-PCATS，多屏幕軟件顯示界面
巖心（巖芯）保壓條件下處理和分析

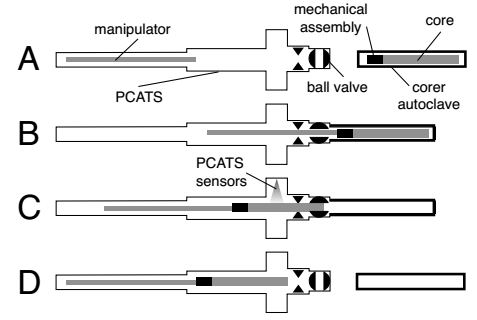

要對保壓巖心（巖芯）樣品進行測量，需要用到能在相同高壓環境操作的巖心（巖芯）處理和分析系統。Geotek公司能夠提供這樣的設備，型號為MINI-PCATS，集成壓力巖心（巖芯）分析和傳送系統。MINI-PCATS系統提供機械傳送裝置，能夠?qū)⒈?span style="font-family: arial, helvetica, sans-serif; font-size: 14px; text-indent: 32px;">巖心（巖芯）樣品從高壓取芯工具內傳送到測量室內，然后進行非破壞性分析，提供簡單的地球物理數據和X射線圖像，并可對巖芯樣品進行分段切割，將切割后的樣品傳送到定制的保壓艙內以便進行運輸和進一步的分析。例如：通過降壓和排氣對天然氣水合物進行定量分析。
實時巖心（巖芯）評估
當保壓巖心（巖芯）從與PCATS系統兼容的高壓存儲艙內傳送出后，由X射線系統測量巖心（巖芯）的長度、品質和包含的成分等信息?？梢愿鶕?jù)輸出的X射線圖像對巖心（巖芯）立即進行初步評估：
a. 巖心（巖芯）的哪一部分需要保存下來進行何種后續分析；
b. 樣品的哪些部分需要立即釋放壓力進行視覺檢查或是放入液氮中保存；
c. 哪些部分需要緩慢釋放壓力來進行天然氣水合物定量分析，快速巖心（巖芯）評估還可以幫助用戶檢查采集的巖心（巖芯）是否符合需要，是否需要再次采集。
無損測量
壓力式多參數巖心（巖芯）掃描儀MSCL-P集成在MINI-PCATS系統中，能夠?qū)Ρ簶悠愤M行自動的、高分辨率、無損原位測量。Gamma和X射線可以穿透鋁合金壓力外殼來進行伽瑪密度和X射線成像，P波速率使用超聲波脈沖發射技術來進行測量，P波換能器位于壓力測量室內部?？梢酝ㄟ^電腦來控制整個保壓巖心（巖芯）的傳送和旋轉，采集每一個巖心（巖芯）樣品的不同位置的數據，包括一個位置在X波束下旋轉得到的視頻圖像。并可以提供全樣品X射線斷層圖像。這些數據可以在調查船上立即進行采集，給用戶提供構造方面的定量信息和沉積物方面的定性信息。

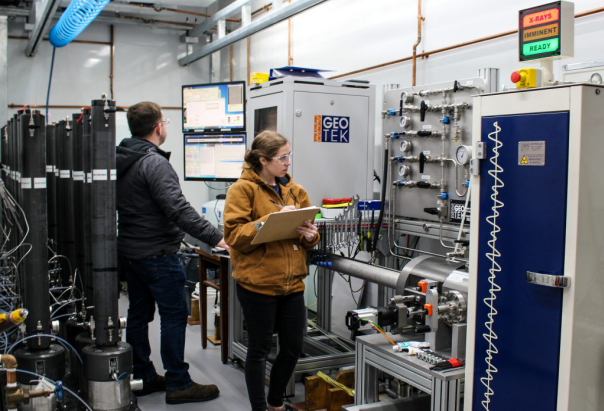

運輸?shù)桨渡蠈嶒炇业谋?span style="font-family: arial, helvetica, sans-serif; font-size: 14px; text-indent: 32px;">巖心（巖芯） MiniPCATS
在實驗室可以使用Mini-PCATS對保壓巖心（巖芯）進行保壓傳送和無損分析，并進行再次的二次切割，傳送保存到保壓艙內。Mini-PCATS最大可傳送保壓巖心（巖芯）長度為1.2m?？蛇M行直接流通K0滲透率的測定，適合巖心（巖芯）為PCTB保壓取芯，長度25-30mm。
現場二次采樣（切割）
MINI-PCATS系統的新功能是能夠在現場對保壓巖心（巖芯）進行切割分段。當所有的無損掃描分析結束后，用戶可以根據掃描結果，并結合實際需求來對巖心（巖芯）樣品進行切割，每一小段樣品都可以轉移到定制的壓力保存艙內。

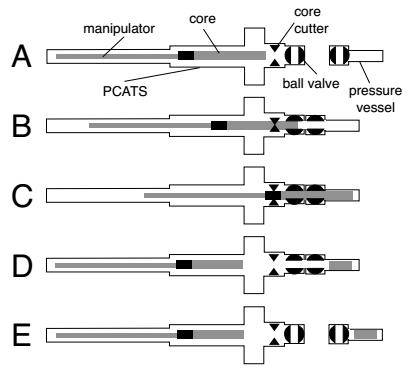

為了完成高質量的保壓巖心（巖芯）樣品切割，PCATS系統首先使用一個旋轉切割刀盤對塑料套管進行無碎屑切割，然后一個往復鋸切割刀來割開沉積物巖心（巖芯）。
切割的小段巖心（巖芯）樣品隨后被推送到樣品保壓儲存艙內，保壓艙使用大的球閥進行密封和隔離。
保壓艙

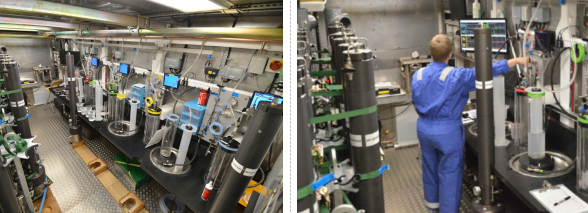

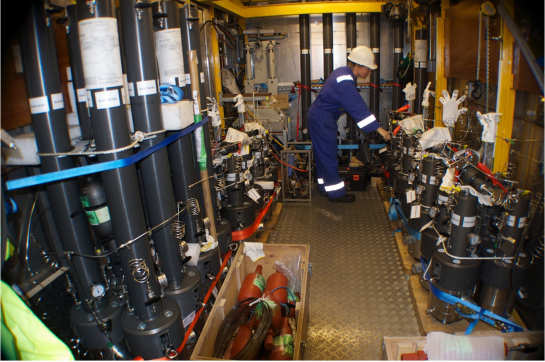

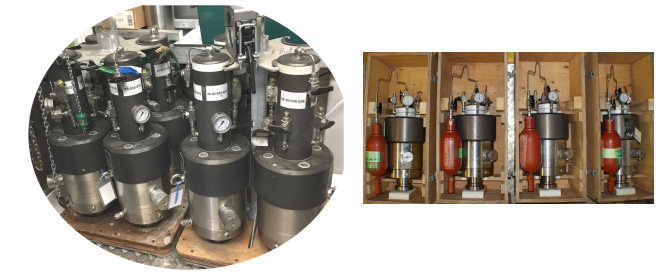

儲存在保壓艙中的各種規格的樣品（長度最長達1.2m，壓力35MPa）
MINI-PCATS系統功能
1、 保壓巖心（巖芯）傳送
2、 保壓巖心（巖芯）分析：
（1） 伽瑪密度
（2） P波速率
（3） X射線成像及CT
（4） 第三方分析系統
3、 保壓巖心（巖芯）的切割，并傳送到保壓艙中進行儲存，長度最長可達1.2m
4、 保壓巖心（巖芯）液氮冷卻傳送室，保壓狀態下冷凍樣品
液氮冷凍室
Geotek研發了一個技術手段來在液氮LN2中保存含氣水合物沉積物樣品，確保了保存樣品中所有的天然氣水合物以及樣品的物理結構最小程度的破壞。該冷凍該技術可以保存二次切割下來的子樣品，從PCATS切割下來的合適的樣品（12-20cm），并傳送到保壓艙中。在連接到冷凍室之前，樣品周圍的水更換為高壓液氮。冷凍室預先充有液氮，然后增壓到跟保壓艙相同的壓力范圍。當兩個保壓艙之間的球閥完全打開時，在高壓狀態下，樣品落入液氮中。2分鐘之后，樣品會被完全冷凍，壓力釋放，然后將冷凍后的樣品從冷凍室內取出，傳送到液氮杜瓦瓶中進行儲存，可以使用干散貨運輸?shù)阶罱K目的地。

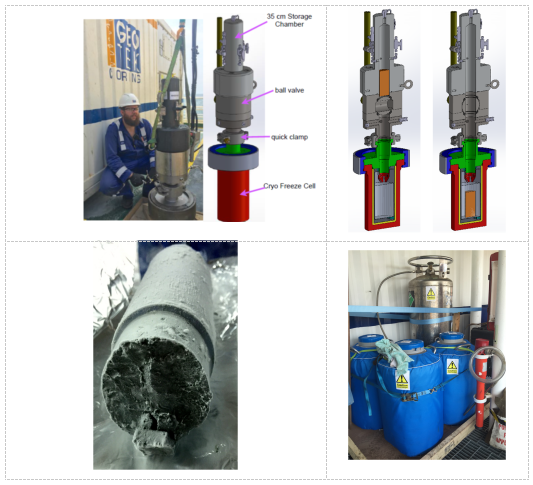

液氮冷凍室+冷凍樣品+液氮儲存罐

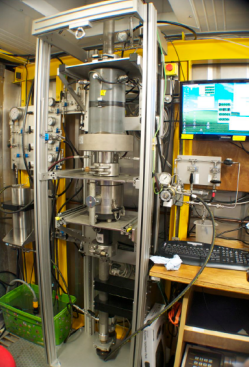

PCAT Triaxial三軸試驗設備

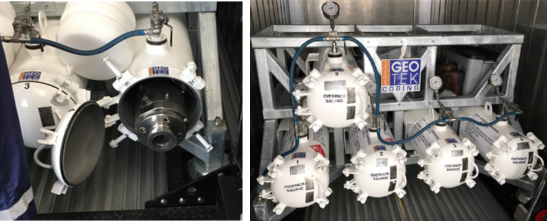

二次包裝圓柱瓶，保壓艙安全防震的安裝在冷藏運輸箱內

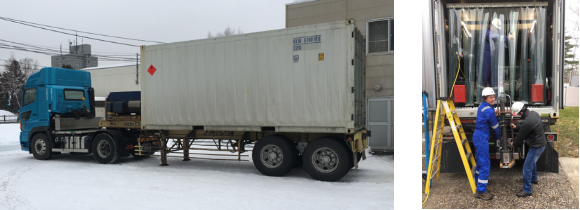

保壓運輸?shù)桨渡蠈嶒炇?/strong>
