英國Geotek公司是世界上暢銷的巖心綜合測試系統MSCL(MultiSensorCoreLogger又稱多參數巖心掃描儀)的設計者和制造商，全球用戶超過220個。世界上幾乎每個從事巖心研究工作的實驗室(科學研究、工程勘探、石油鉆探等)都安裝了MSCL。

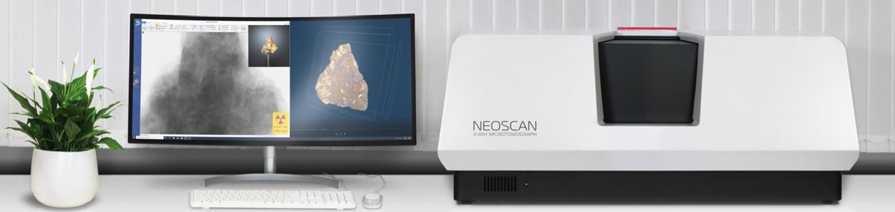

最近，Geotek根據客戶的需求，成功研發了小樣品(如柱塞樣品)高分辨率CT掃描設(NeoScan S80)，產品現已面世。

— 技術參數 —

像素：0.35um

分辨率：2um甚至更高（可達納米級）

最大掃描直徑：50/100mm

最大掃描長度：130/200mm

電壓范圍：20-110KV

最大功耗：16W

從發射源到輸出窗口 1mm

具有目標重定位功能

圖像格式：16Mp

相機視野：72*48mm

熒光材料: Gadox 30um

光纖：2:1

  — 新一代透射靶 —

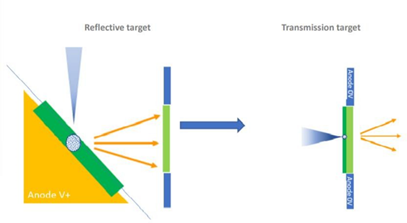

Neoscan系統使用了一種非常新穎的X射線傳輸表面，在性能和可靠性方面比任何其他系統(如基于反射表面的X射線管)都有顯著優勢。

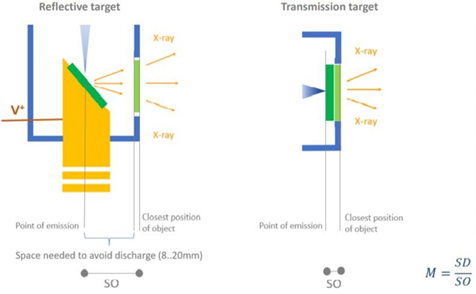

● 對焦距離明顯變小

X射線管 (深綠色)可以放置在非常接近窗口 (淺綠色)，沒有任何潛在的放電風險 (因為它被放置在接地陽極上)。發射點和樣品之間的距離 (在可能的最近位置現在是1毫米，而不是典型的7-8毫米)。

● 透射靶可以很容易地將發射點減小到2um

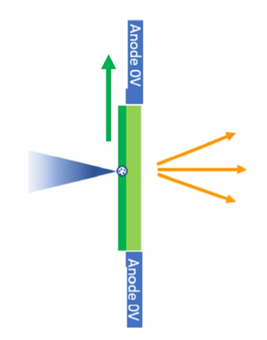

●X射線管可移動

可以簡單地通過點擊兩下旋轉外部旋鈕來移動X射線管到下一個可用的位置，從而延長X射線源的壽命。

●發射源穩定，圖像質量好

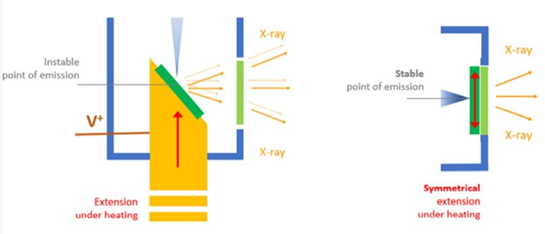

傳統的X射線源由于電子束的加熱長陽極棒而導致發射點位置非常不穩定。因此會對重建結果的質量產生非常大的不利影響，需要通過軟件進行校正。Geotek NeoScan S80中的新X射線源采用對稱陽極設計，加熱將導致對稱延伸，而不影響發射點的位置。即使長時間掃描，發射點的位置也能保持穩定。

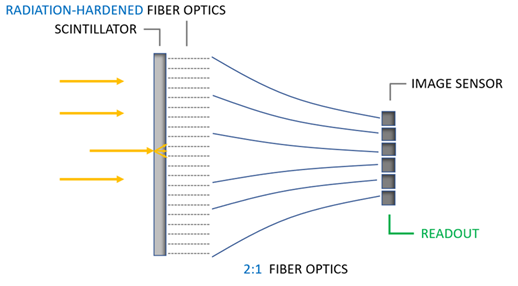

● NeoScan S80系統采用的X射線探測器由一個閃爍體組成,它將x射線轉換為可見光，然后通過2:1光纖傳輸?shù)綀D像傳感器。

 具有4倍大視野；成像速度快；可減少放大掃描周期時間2-5倍；適用于各種形狀樣品等特點。

— 遠程診斷 —

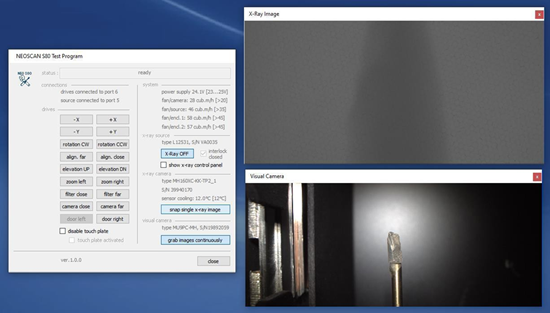

NeoScan S80可對所有內部部件進行全面監控，包括：電源單元的電壓；不同部件(光源、相機傳感器、相機機身和電子板)的溫度；所有風扇的速度。通過軟件不斷獲取信息，可以在遠程訪問中看到。這意味著我們不僅可以檢查系統的功能，還可以準確定位內部部件的故障或系統運行不正常的原因。

— 軟件 —

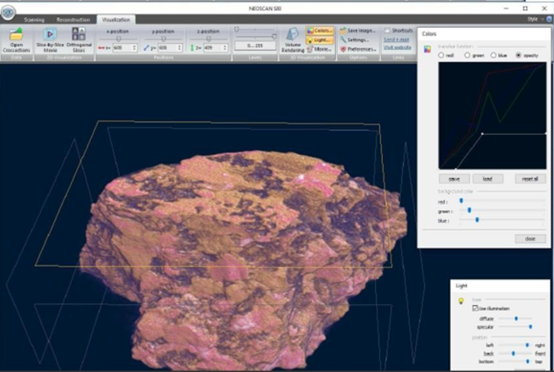

軟件包括數據采集、數據重建和可視化，具有以下特點：

?  軟件高度集成

?  操作簡單

?  辦公風格界面

?  無需許可證，可以在多臺計算機上安裝無限數量的副本

?  無需網絡連接即可激活

?  無限時間的免費軟件更新

?  可以同時運行多個軟件副本，可以同時對多個對象進行重建和可視化

?  Neoscan數據的輸出格式兼容所有常用的圖像分析軟件Volume Graphics；Avizo；GeoDict；SimpleWare等。

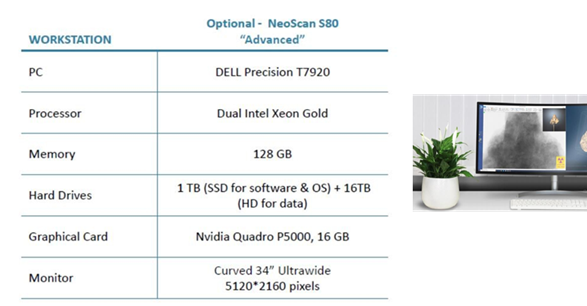

— 工作臺 —

— 掃描實例 —

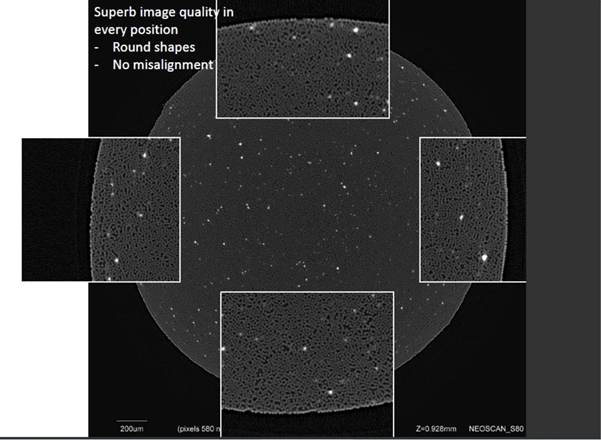

01碳纖維復合材料

0.58um像素  掃描時間6h4min

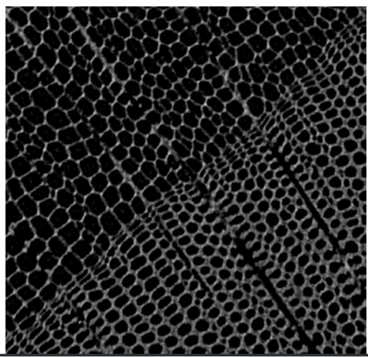

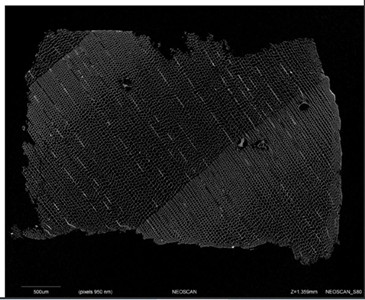

02木材

950nm像素  掃描時間4h26min
